移位法进行二进制转十进制

本文介绍verilog中使用移位法进行二进制转换十进制的方法。

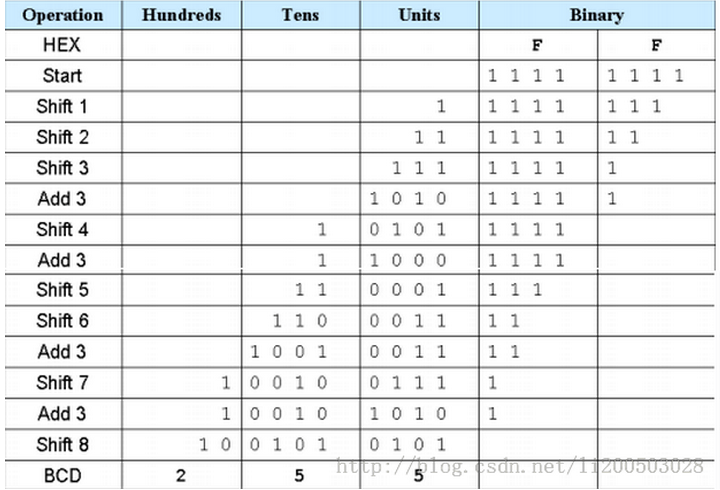

在FPGA中，寄存器定义和存储的数据都是采用二进制的格式，而FPGA输 出给数码显示管的数据必须是十进制的格式，所以需要一个专门把二进制数据转 换为十进制BCD码的模块。图3为以十进制255举例的转换算法，具体算法流程为：

1) 二进制左移一位；

2) 判断个位、十位、百位是否大于等于5，是则加3；

3) 重复上述过程直到完成8次移位

移位法的优点是占用最少的片上资源实现进制转换的功能，相比传统不用脑子的本科生会写的除余进制转换电脑程序，在基础电路中的表现更加高效。

实例如下：

`timescale 1ns / 1ps


module bin_dec(clk,sec_start,bin,rst_n,one,ten,hun,count,shift_reg
    );
input  [7:0] bin;
input        clk,rst_n,sec_start;
output [3:0] one,ten;
output [3:0] count;
output [1:0] hun;
output [17:0]shift_reg;
reg    [3:0] one,ten;
reg    [1:0] hun;
reg    [3:0] count;
reg    [17:0]shift_reg=18'b000000000000000000;


////////////////////// 计数部分 ////////////////////////
always @ ( posedge clk )
	begin
	 if( !rst_n )
		count<=0;
	 else if(sec_start)
	   count<=0;
	 else if (count<=8)
		count<=count+1;
	 else
		count<=9;
	end


////////////////////// 二进制转换为十进制 /////////////////
always @ (posedge clk)
begin
  if (!rst_n)
       shift_reg=0;
  else if (count==0)
       shift_reg={10'b0000000000,bin};
  else if (count<=8)                //实现8次移位操作
       begin
          if(shift_reg[11:8]>=5)         //判断个位是否>5，如果是则+3
             begin
               if(shift_reg[15:12]>=5) //判断十位是否>5，如果是则+3
                 begin
							shift_reg[15:12]=shift_reg[15:12]+2'b11;
							shift_reg[11:8]=shift_reg[11:8]+2'b11;
							shift_reg=shift_reg<<1;  //对个位和十位操作结束后，整体左移
					  end
               else
                 begin
                   shift_reg[15:12]=shift_reg[15:12];
						 shift_reg[11:8]=shift_reg[11:8]+2'b11;
						 shift_reg=shift_reg<<1;
                 end
             end
          else
             begin
               if(shift_reg[15:12]>=5)
                 begin
							shift_reg[15:12]=shift_reg[15:12]+2'b11;
							shift_reg[11:8]=shift_reg[11:8];
							shift_reg=shift_reg<<1;
					  end
               else
                 begin
                   shift_reg[15:12]=shift_reg[15:12];
						 shift_reg[11:8]=shift_reg[11:8];
						 shift_reg=shift_reg<<1;
                 end
             end
        end
end


/////////////////输出赋值//////////////////////////
always @ ( posedge clk or negedge rst_n )
begin
 if ( !rst_n )
  begin
    one<=0;
    ten<=0;
    hun<=0;
  end
 else if (count==9)  //此时8次移位全部完成，将对应的值分别赋给个,十,百位
  begin
    one<=shift_reg[11:8];
    ten<=shift_reg[15:12];
    hun<=shift_reg[17:16];
  end
end
endmodule

该程序输出给另外的单个数码管输出模块即可，实现移位+3的转换方法。

并不明白具体原理，但是这个方法确实成功实现。待补充

以上。
